Ansys-Fluent软件使用说明

本文主要介绍如何在超算互联网平台使用Ansys-Fluent软件，您可以在应用商城获取Ansys-Fluent安装服务，获取方法可以参考获取应用软件，若商城不包含所需版本，请联系支持工程师协助处理，环境部署好可参考以下说明提交作业。

一、使用须知

应用领域

流场计算、声场计算、汽车外形设计、航空航天外形计算、水下航行体计算等。

应用特点

MPI并行计算，高核心数需求，高带宽需求，单节点核心数不要占满，如满核64核占用60核；如无特殊情况，每核心选择5万-10万网格（单节点），每节点最多容纳1000万网格（多节点）；小规模算例不建议图形提交方式，推荐用命令行提交或者模板提交方式单节点运行

温馨提示：跨节点作业的文件保存尽量不要带有空格及特殊符号，如果有空格最好采用-或者_等划线形式代替，空格路径在集群跨节点环境下保存会出现无法识别的错误

二、上传输入文件

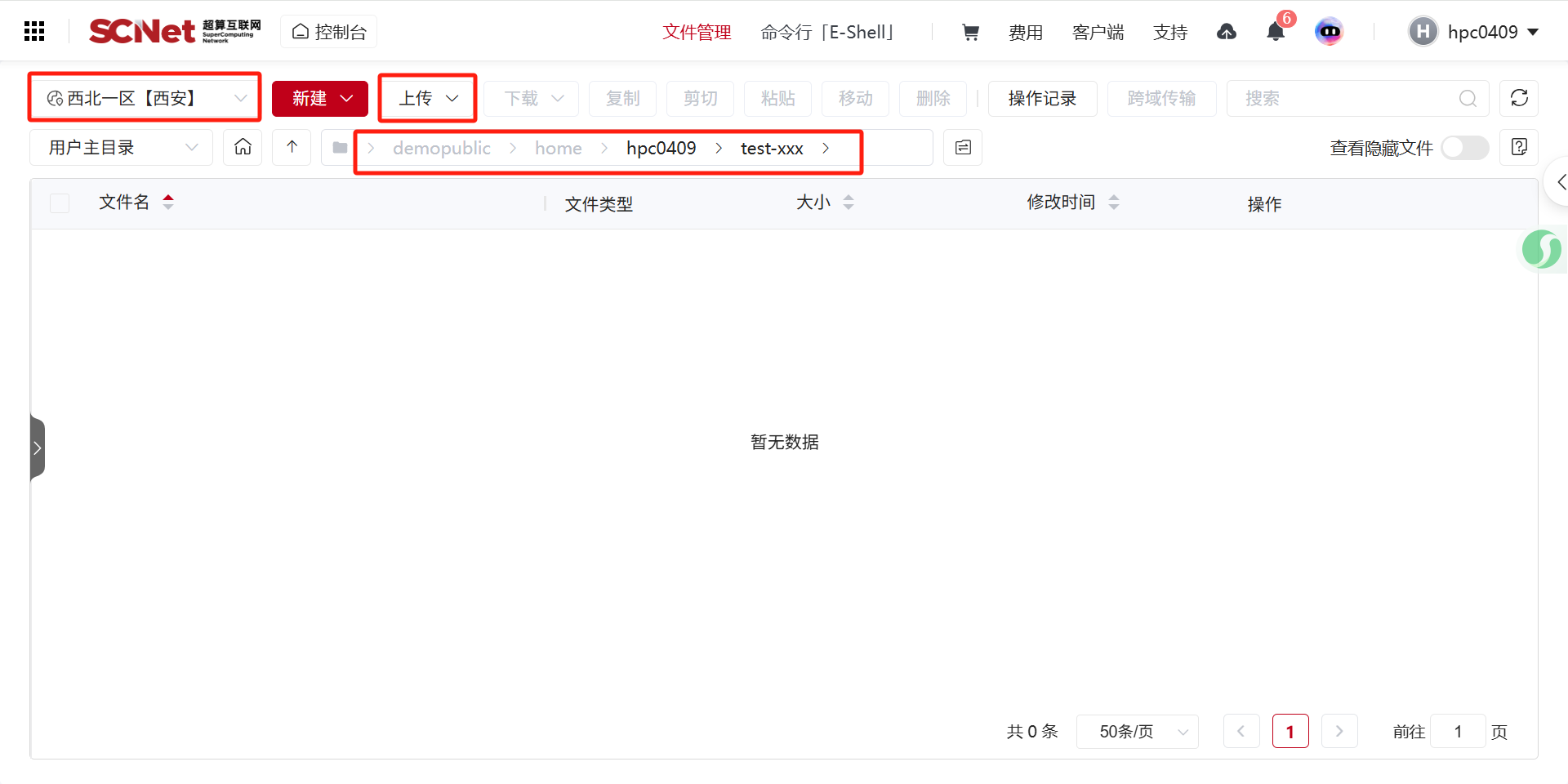

提交作业前，请通过首页“控制台>高性能计算-文件管理”上传计算所需文件（如.cas文件）到集群，提交计算的时候选择该路径的文件即可。

三、图形提交

注意： 提交作业前请先在集群安装所需软件，具体参考本篇片头获取软件。

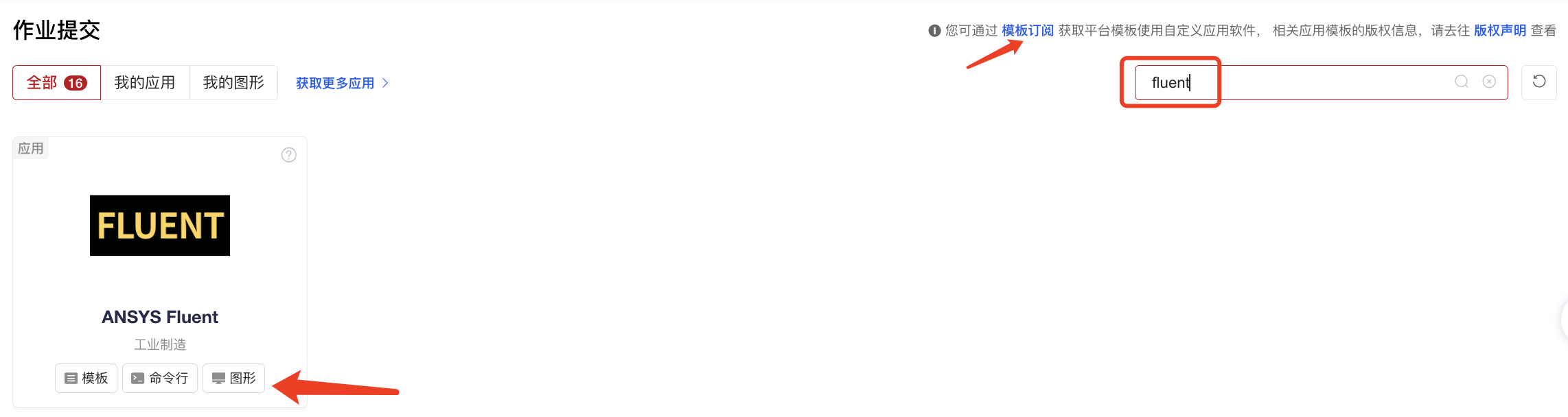

（1）在“控制台>高性能计算>作业提交”搜索fluent，选择“图形”打开图形作业提交模板。若检索不到软件，请在模版中心搜索并点击订阅。

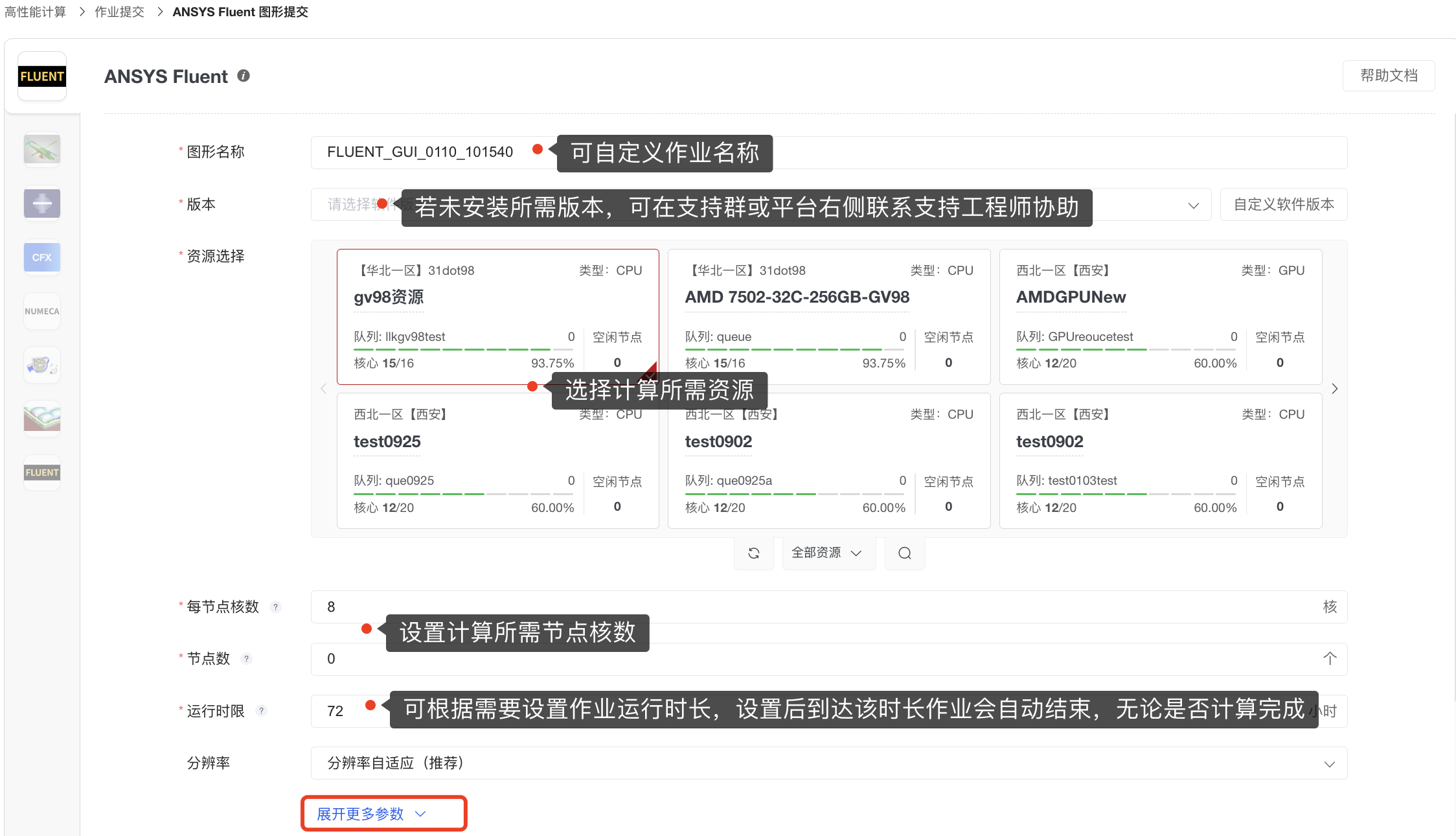

（2）选择计算资源并设置提交参数（包括计算节点和核心），点击“创建图形”，即可自动创建对应软件的图形界面。

注意：

1. “每节点核数”表示单节点使用的核数，最多不超过单节点总核数，可以点击队列下方的详情查看单节点配置的总核数；

2. 如需其他参数设置，比如独占节点等请点击展开更多参数；

3. 图形作业计算完成后需手动取消，不取消会持续计费；

4. 作业运行时长设置后，到达该时长作业会自行结束，请谨慎设置。

四、模板提交

提交作业前请先在集群安装所需软件，具体参考本篇片头获取软件。

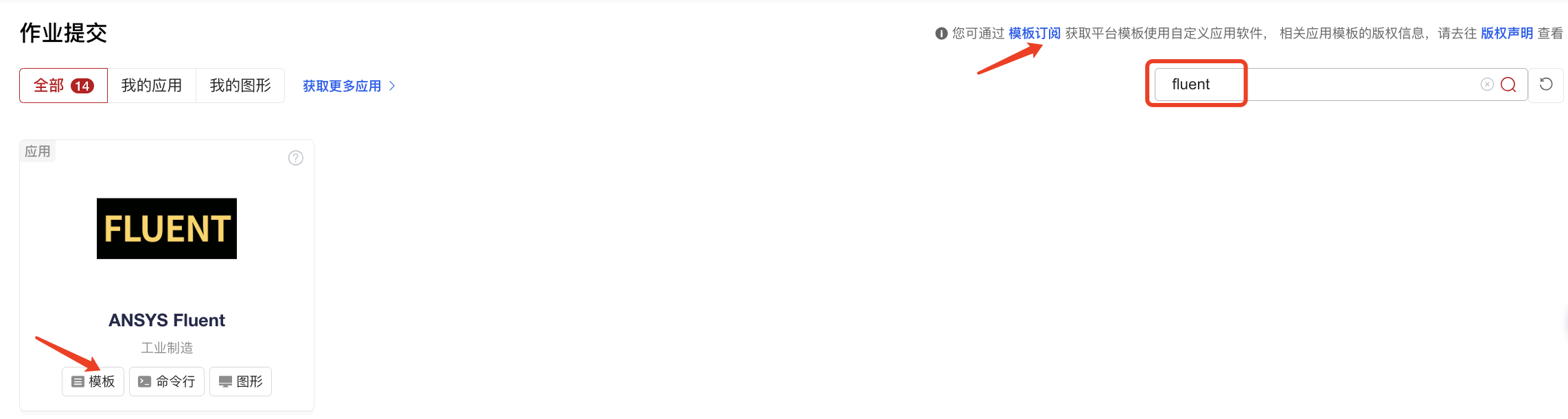

（1）在“控制台>高性能计算>作业提交”搜索fluent，选择“模板”打开作业提交模板。若检索不到软件，请在模版中心搜索并点击订阅。

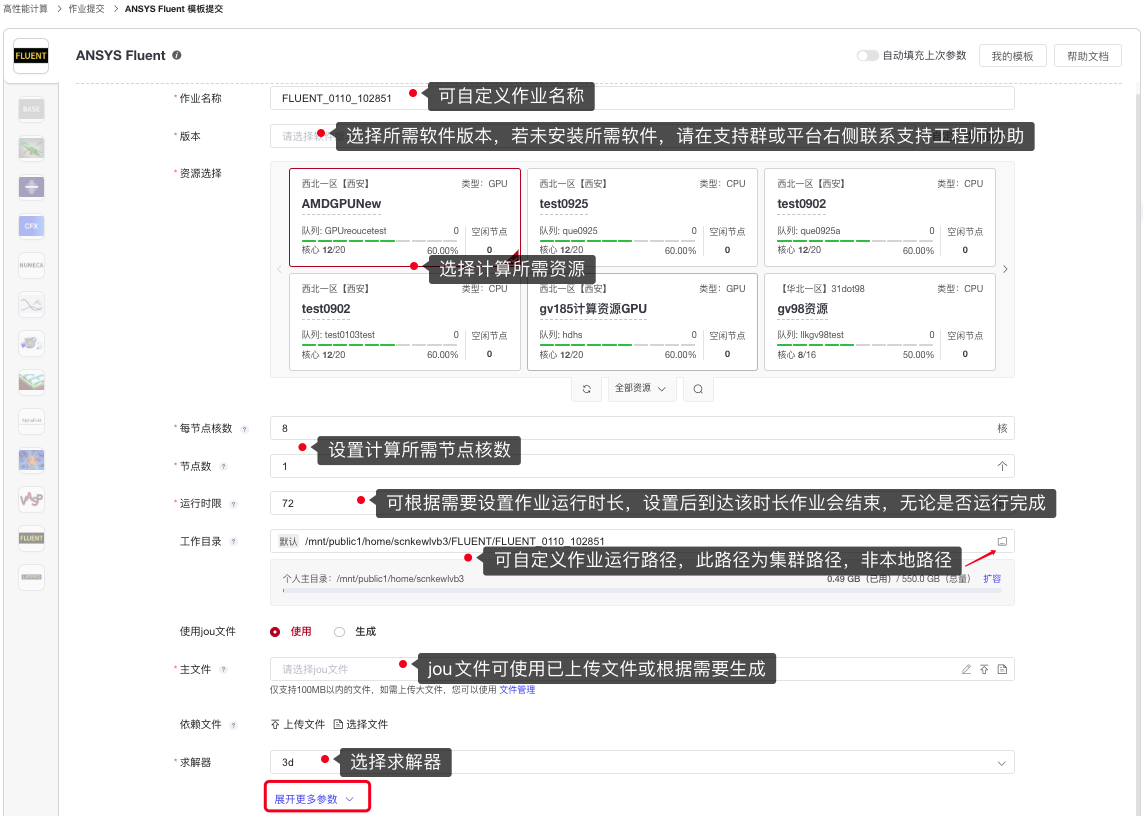

（2）选择计算资源并设置提交参数（包括计算节点和核心），选择工作目录及输入文件，点击“提交作业”。

注意：

1. “每节点核数”表示单节点使用的核数，最多不超过单节点总核数，可以点击队列下方的详情查看单节点配置的总核数；

2. 如需其他参数设置，比如独占节点等请点击展开更多参数；

3. 作业运行时长设置后，到达该时长作业会自行结束，请谨慎设置。


（3）作业提交后，可点击左侧导航栏中“作业管理”按钮，可查看当前作业详情。

五、常见问题

（1）在Fluent中遇到Error at Comput1: floating point exception

解决思路：该问题为浮点数溢出，浮点溢出就代表着计算不收敛，通常由于算例本身设置不合理，如，物理参数出现极小值，相除时导致出现浮点溢出、求解算法、求解模型选择等，建议尝试检查并修改算例。

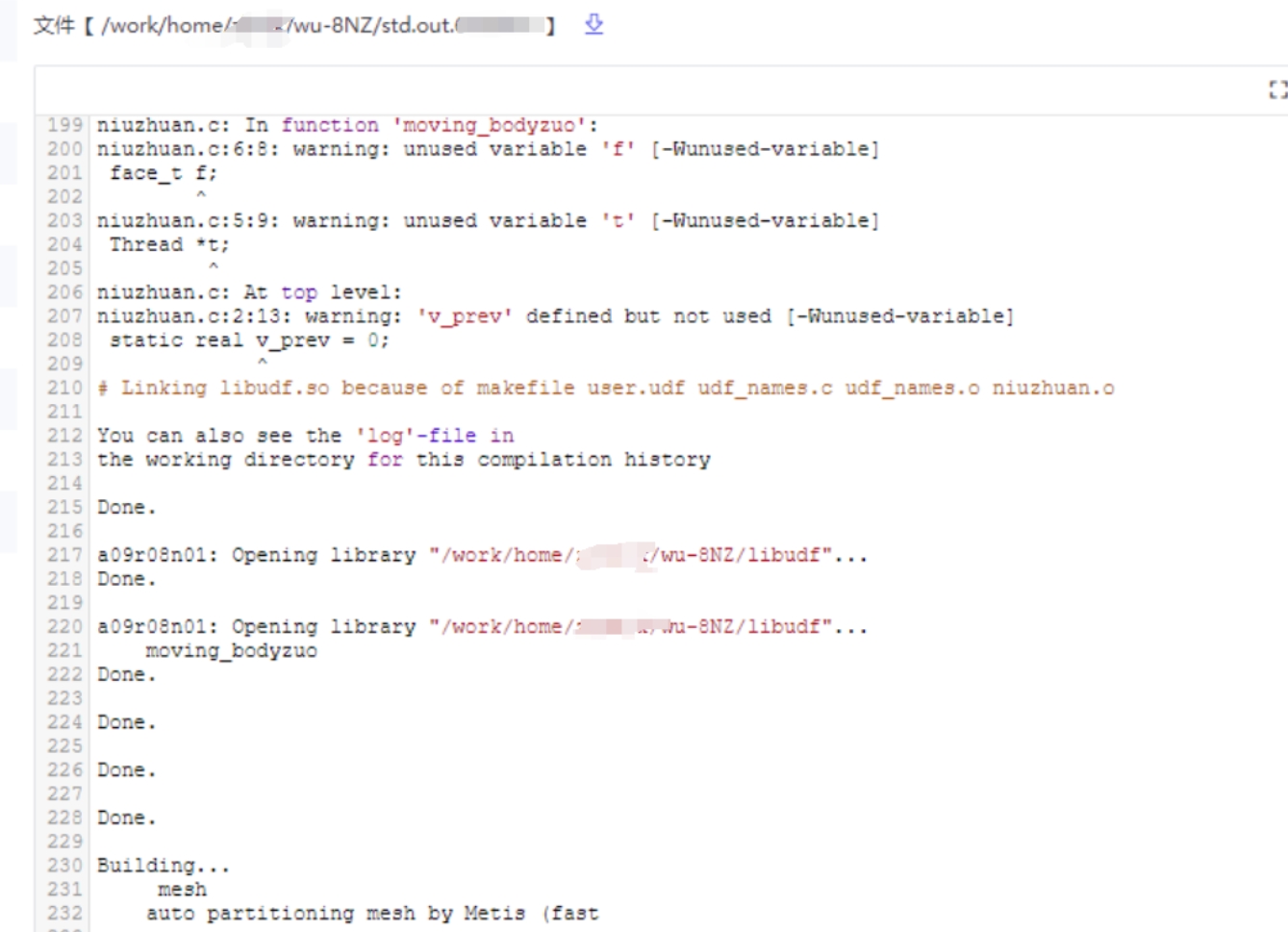

（2）fluent build时间久，Building...mesh,auto partitioning mesh by Metis

解决思路：这是fluent对核数分块的过程，如果时间太久可考虑更换核数或和本地核数保持一致。

（3）fluent启动报错：Error:undefined read macro

解决思路：在用模板提交时，勾选下右上角的高级选项，然后在命令行参数里加上 3ddp -pinfiniband再提交。

（4）fluent主文件.jou文件怎么写？主文件.jou是什么？

解决思路：.jou即为主文件，一般和cas、dat放在同一目录，也是工作目录，模板如下：

1）稳态jou模板
file/read-case xxx.cas
file/read-data xxx.dat
solve/iterate n                 ###算例跑n步
file/wcd xxx.dat
parallel/timer/usage
exit
Ok
2）瞬态jou模板
file/read-case xxx.cas
file/read-data xxx.dat
file/auto-save/data-frequency n    ###算例n步自动保存一次
solve/set/time-step n            ###算例步长为n
solve/dual-time-iterate n m       ###算例总共跑n步，每步迭代m次
file/wcd hydro_safe_xielou_1_3_out.dat
/report/system/proc-stats
/report/system/time-statsexit
exit
Ok
